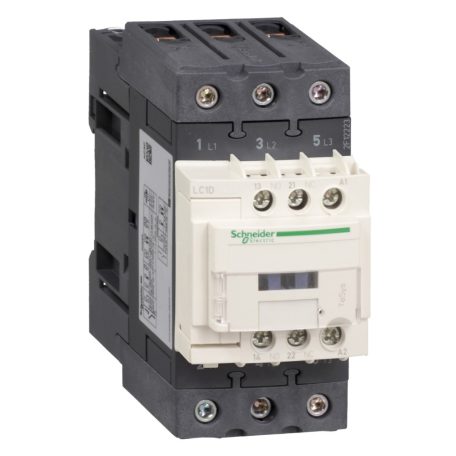

3pólusú Everlink mágneskapcsoló (AC3, 400V 50A), tek. 200V AC 50/60Hz

3pólusú Everlink mágneskapcsoló (AC3, 400V 50A), tek. 200V AC 50/60Hz
6098
5991234504554
LC1D50A

Termék vagy komponens típusa - Megszakító kontaktor
Mágneskapcsoló alkalmazás - Motorvezérlés, Ellenálló töltés
Felhasználási kategória - AC-11, AC-41, AC-3e
Pólusok megnevezése - 3P
Ue névleges üzemi feszültség - Betáplálás: <= 690 V AC/DC 26 MHz...1 GHz, Betáplálás: <= 300 V DC
Ie névleges üzemi áram - 50 A 60 °C) -<= 440 V AC/DC AC-3e esetén betáplálás, 80 A 60 °C) -<= 440 V AC/DC AC-11 esetén betáplálás
Vezérlő áramkör típus - AC -50 Hz
Vezérlőkör feszültség - 200 V AC 50/60 Hz
Kiegészítő érintkező összetétel - 1 NO + 1 NC
[Uimp] névleges lökő-feszültség állóság - 6 kV megfelel IEC 60947-1
Túlfeszültség kategória - IV
Ith konvencionális termikus szabad levegő áram - 10 A - <60 °C esetén jelbemenet ENC_A, ENC_B, ENC_I, 80 A - <60 °C esetén betáplálás
Névleges megszakítóképesség - 900 A -440 V esetén betáplálás megfelel IEC 60947-1
Átlagos impedancia - 1,5 mOhm - Ith 80 A 50 Hz esetén betáplálás
Elektromos élettartam - 1,45 Mcycles 50 A AC-3e Ue mellett <= 440 V, 1,1 Mcycles 80 A AC-11 Ue mellett <= 440 V
Teljesítményveszteség pólusonként - 3,7 W AC-3e, 9,6 W AC-11
Szerelőtartó - Sín, Lemez vagy panel szerelőkészlettel
Üzemidő - 4...19 ms nyitás, 12...26 ms zárul
Mechanikus tartósság - 6 Mcycles
Üzemelési ráta - 3600 cikl/h - <60 °C
Tekercseléstechnológia - Beépített fojtó modul nélkül
Hőveszteség - 4…5 W -50 Hz
Jelző áramkör frekvencia - 25...400 Hz
Minimális kapcsolóáram - 5 mA esetén jelbemenet ENC_A, ENC_B, ENC_I
Minimális kapcsolófeszültség - 17 V esetén jelbemenet ENC_A, ENC_B, ENC_I
