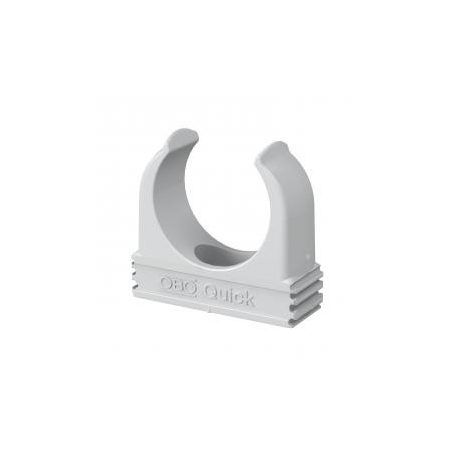

OBO Csőbilincs PG20

OBO Csőbilincs PG20
370040
OBO Quick rögzítőbilincs típus 2955/...: az összes metrikus acélpáncélcsőhöz, valamint könnyű és nehéz metrikus szigetelő csövekhez. Alkalmas az OBO Quick-Pipe védőcsővek felszereléséhez. A csőbilincsen található jelölés lehetővé teszi a cső optimális pozícionálását, és így a bilincs elfordítható a megfelelő helyzetbe. OBO Multi-Quick és starQuick bilinccsel együtt is alkalmazható. Facsavarral vagy beütő tiplivel történő szerelésnél hosszanti furat az oldalirányú pozícionáláshoz. M16-M32 méret felcsavarozható M6 menetre. Ajánlott rögzítési távolság 50-60 cm, a max. kihúzási értékeket (F) 20 °C szobahőmérsékleten lásd a táblázatban.
Műszaki adatok
Sorolható igen
A kábelek/csövek száma 1
Kihúzási értékek 90 N
Rögzítési mód Menetes furat
Törőerő 0,09 kN
lángálló -
Zárva nem
Halogénmentes igen
Mit Einlage nem
Névleges méret M20
D átfogási tartomány 20 - 20 mm
UV-álló nem
anyag név polipropilén
Méretek
A méret 30,3 mm
B méret 16 mm
C méret 14 mm
D méret 19,4 mm
E méret 9 mm
F méret 4,2 mm
H méret 29,5 mm
h méret 7 mm
