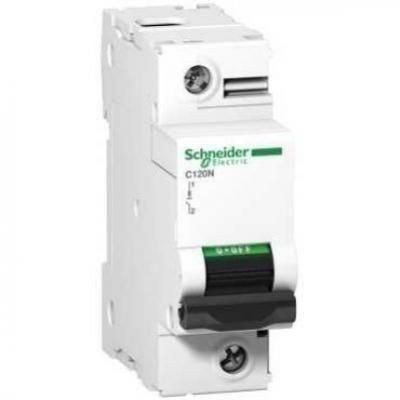

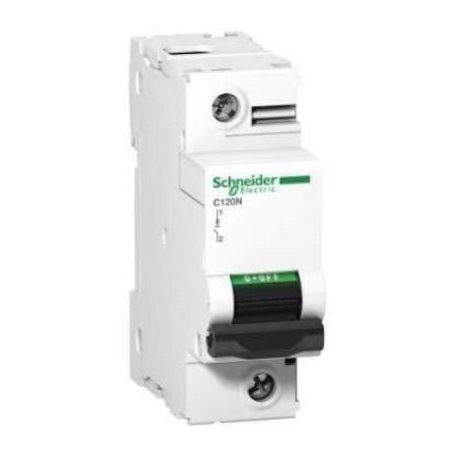

Schneider 1P C100A C120N kismegszakító

Schneider 1P C100A C120N kismegszakító
s9a9n18358
404550
3606480379321
Bruttó súly: 0,193 kg
Megnevezés rövid név: c120n 1p c 100a kismegsz 10ka
Megnevezés 1: acti9
Megnevezés teljes név: c120n 1p c 100a kismegsz 10ka
Termékleírás:
Megszakító alkalmazása Elosztás
Termékcsalád C120
Termék vagy komponens típusa Áramkör-megszakító
Készülék rövid megnevezése C120N
Pólusok megnevezése 1P
Védett pólusok száma 1
Névleges áramerősség 100 A - 30 °C
Hálózat típusa AC
Kioldóegység technológia Termikus-mágneses
Görbe kód C
Megszakítási kapacitás 20 kA Icu conforming to EN/IEC 60947-2 - 130 V AC 50/60 Hz
15 kA Icu conforming to EN/IEC 60947-2 - 12 V DC
15 kA Icu conforming to EN/IEC 60947-2 - 125 V DC
3 kA Icu conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz IT
10 kA Icu conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA Icu conforming to EN/IEC 60947-2 - <= 144 V DC
Alkalmasság leválasztásra Igen megfelel IEC 60947-2
Kiegészítő jellemzők
Hálózati frekvencia 50/60 Hz
Ue névleges üzemi feszültség 240/415 V AC 50/60 Hz
Mágneses kioldási korlát 5...10 x In
Ics névleges üzemi zárlati megszakítóképesség 15 kA 75 % x Icu conforming to EN/IEC 60947-2 - 130 V AC 50/60 Hz
10 kA 100 % x Icu conforming to EN/IEC 60947-2 - 125 V DC
10 kA 100 % x Icu conforming to EN/IEC 60947-2 - 24/48 V DC
7.5 kA 75 % x Icu conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
2.25 kA 75 % x Icu conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
Korlátozási osztály 3 conforming to EN/IEC 60947-2
Ui névleges szigetelési feszültség 500 V AC 50/60 Hz conforming to EN/IEC 60947-2
Uimp névleges lökő-feszültség állóság 6 kV conforming to EN/IEC 60947-2
Érintkező helyzetjelző Igen
Vezérlés típusa Rúd
Helyi jelzés BE/KI jelzés
Szerelési mód Clip-on
Szerelőtartó 35 mm szimmetrikus DIN sín
Fésűs gyüjtősín elosztóblokk kompatibilitás NO
9 mm furattávolság 3
Magasság 81 mm
Szélesség 27 mm
Mélység 73 mm
Termék súlya 0.205 kg
Szín Fehér
Mechanikus tartósság 20000 ciklus
Elektromos élettartam 5000 cycles megfelel IEC 60947-2
Csatlakozás típusa Alagút típusú csatlakozók merev 1...50 mm^(2)
Alagút típusú csatlakozók flexibilis 1.5...35 mm^(2)
Vezeték csupaszítási hossz 15 mm
Megszorítási nyomaték 3.5 N.m
Szivárgóáram-védelem Nincs
Szabványok EN/IEC 60947-2
IEC 60898-1
Termékbizonyítványok GOST
Minőségcímkék NF
IP védettségi szint IP20 megfelel IEC 60529
Szennyezési fok 3 megfelel IEC 60947-2
Áramütés védelmi osztály III osztály
Trópusállóság 2 megfelel IEC 60068-1
Relatív páratartalom 55 %
Működési magasság 2000 m
Üzemi környezeti levegő hőmérséklet -25...70 °C
Környezeti levegő hőmérséklet tárolásra -40...85 °C
