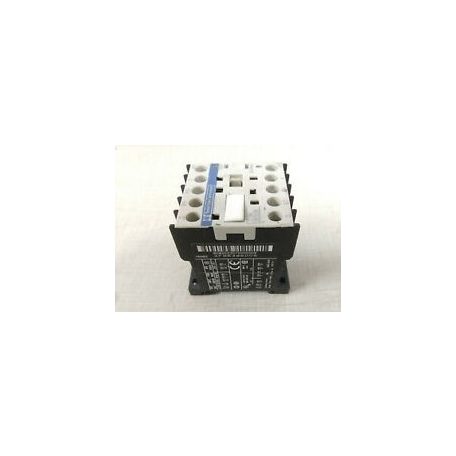

Telemecanique mágneskapcsoló LC1K09008D7 048880
Telemecanique mágneskapcsoló LC1K09008D7 048880
6274
3389110488807
LC1K09008D7 048880
Termék vagy komponens típusa - Megszakító kontaktor
Készülékalkalmazás - Vezérlő áramkör
Mágneskapcsoló alkalmazás - Ellenálló töltés
Felhasználási kategória - AC-11
Pólusok megnevezése - 4P
Ue névleges üzemi feszültség - Betáplálás: 6 V AC/DC 50 Hz
Ie névleges üzemi áram - 20 A 50 °C) -<= 440 V AC/DC AC-11 esetén betáplálás, 16 A 70 °C) -6 V AC/DC AC-11 esetén betáplálás
Vezérlő áramkör típus - AC -50 Hz
Vezérlőkör feszültség - 42 V AC/DC 50 Hz
[Uimp] névleges lökő-feszültség állóság - 8 kV
Túlfeszültség kategória - IV
Ith konvencionális termikus szabad levegő áram - 20 A - <50 °C esetén betáplálás
Irms névleges bekapcsolási teljesítmény - 110 A AC/DC esetén betáplálás megfelel NF C 63-120, 110 A AC/DC esetén betáplálás megfelel IEC 60947-1
Kapcsolt biztosíték méretezés - 25 A gG -<= 440 V esetén betáplálás, 25 A aM esetén betáplálás
Átlagos impedancia - 3 mOhm - Ith 20 A 50 Hz esetén betáplálás
Ui névleges szigetelési feszültség - Betáplálás: 600 V megfelel UL 508-CM, Betáplálás: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2, Betáplálás: 600 V megfelel CSA C22.2 No 14
Bekapcsolási túláram VA-ban - 30 VA 20 °C)
Tartási áramfogyasztás VA-ban - 4,5 VA 20 °C)
Hőveszteség - 1,3 W
Vezérlőkör feszültség korlátok - Működési: 0,8...1,15 Uc 50 °C), Kidobás: 0,2...0,75 Uc 50 °C)
Üzemelési ráta - 3600 cikl/h
Jelző áramkör frekvencia - <= 400 Hz
Szerelőtartó - Sín, Lemez vagy panel szerelőkészlettel
Meghúzási nyomaték - 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips, 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval O 6 mm-es lemez
Üzemidő - 10...20 ms tekercs áramtalanítás és NO nyitás, 10...20 ms tekercs feszültség alá helyezés és NO zárás, 15...25 ms tekercs áramtalanítás és NC zárás, 5...15 ms tekercs feszültség alá helyezés és NC nyitás
Biztonság megbízhatósági szintje - B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2, B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
mechanikus tartósság
10 Mcycles
Elektromos élettartam - 0,18 Mcycles 20 A AC-11 Ue mellett <= 440 V
Magasság - 58 mm
Szélesség - 45 mm
Mélység - 57 mm
6274
3389110488807
LC1K09008D7 048880
Termék vagy komponens típusa - Megszakító kontaktor
Készülékalkalmazás - Vezérlő áramkör
Mágneskapcsoló alkalmazás - Ellenálló töltés
Felhasználási kategória - AC-11
Pólusok megnevezése - 4P
Ue névleges üzemi feszültség - Betáplálás: 6 V AC/DC 50 Hz
Ie névleges üzemi áram - 20 A 50 °C) -<= 440 V AC/DC AC-11 esetén betáplálás, 16 A 70 °C) -6 V AC/DC AC-11 esetén betáplálás
Vezérlő áramkör típus - AC -50 Hz
Vezérlőkör feszültség - 42 V AC/DC 50 Hz
[Uimp] névleges lökő-feszültség állóság - 8 kV
Túlfeszültség kategória - IV
Ith konvencionális termikus szabad levegő áram - 20 A - <50 °C esetén betáplálás
Irms névleges bekapcsolási teljesítmény - 110 A AC/DC esetén betáplálás megfelel NF C 63-120, 110 A AC/DC esetén betáplálás megfelel IEC 60947-1
Kapcsolt biztosíték méretezés - 25 A gG -<= 440 V esetén betáplálás, 25 A aM esetén betáplálás
Átlagos impedancia - 3 mOhm - Ith 20 A 50 Hz esetén betáplálás
Ui névleges szigetelési feszültség - Betáplálás: 600 V megfelel UL 508-CM, Betáplálás: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2, Betáplálás: 600 V megfelel CSA C22.2 No 14
Bekapcsolási túláram VA-ban - 30 VA 20 °C)
Tartási áramfogyasztás VA-ban - 4,5 VA 20 °C)
Hőveszteség - 1,3 W
Vezérlőkör feszültség korlátok - Működési: 0,8...1,15 Uc 50 °C), Kidobás: 0,2...0,75 Uc 50 °C)
Üzemelési ráta - 3600 cikl/h
Jelző áramkör frekvencia - <= 400 Hz
Szerelőtartó - Sín, Lemez vagy panel szerelőkészlettel
Meghúzási nyomaték - 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips, 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval O 6 mm-es lemez
Üzemidő - 10...20 ms tekercs áramtalanítás és NO nyitás, 10...20 ms tekercs feszültség alá helyezés és NO zárás, 15...25 ms tekercs áramtalanítás és NC zárás, 5...15 ms tekercs feszültség alá helyezés és NC nyitás
Biztonság megbízhatósági szintje - B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2, B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
mechanikus tartósság
10 Mcycles
Elektromos élettartam - 0,18 Mcycles 20 A AC-11 Ue mellett <= 440 V
Magasság - 58 mm
Szélesség - 45 mm
Mélység - 57 mm
