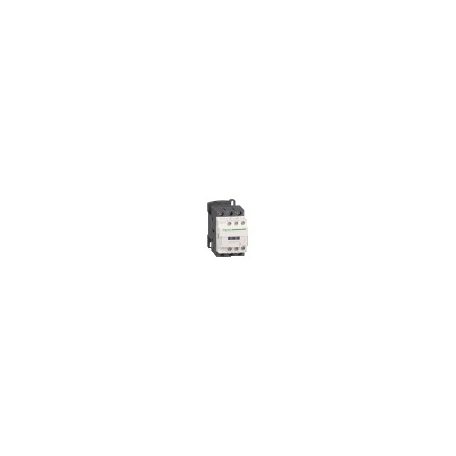

AC mágneskapcsoló, 4kW/9A (400V, AC3), csavaros csatlakozás, 1Z+1NY

AC mágneskapcsoló, 4kW/9A (400V, AC3), csavaros csatlakozás, 1Z+1NY
6495
3389110348736
LC1D09E7

Termék vagy komponens típusa - Megszakító kontaktor
Mágneskapcsoló alkalmazás - Motorvezérlés, Ellenálló töltés
Felhasználási kategória - AC-3e, AC-41, AC-11
Pólusok megnevezése - 3P
Ue névleges üzemi feszültség - Betáplálás: <= 690 V AC/DC 26 MHz...1 GHz, Betáplálás: <= 300 V DC
Ie névleges üzemi áram - 9 A 60 °C) -<= 440 V AC/DC AC-3e esetén betáplálás, 25 A (at <60 °C) at <= 440 V AC AC-1 for power circuit
Motorteljesítmény kW - 2,2 kW -220...240 V AC/DC 50 Hz (AC-3e), 4 kW -380...415 V AC/DC 50 Hz (AC-3e), 4 kW -415/440 V AC/DC 50 Hz (AC-3e), 5,5 kW -500 V AC/DC 50 Hz (AC-3e), 5,5 kW -660/690 V AC/DC 50 Hz (AC-3e), 2,2 kW -400 V AC/DC 50 Hz (AC-41)
Vezérlő áramkör típus - AC -50 Hz
Vezérlőkör feszültség - 48 V AC/DC 50 Hz
Kiegészítő érintkező összetétel - 1 NO + 1 NC
[Uimp] névleges lökő-feszültség állóság - 6 kV megfelel IEC 60947-1
Túlfeszültség kategória - IV
Névleges megszakítóképesség - 250 A -440 V esetén betáplálás megfelel IEC 60947-1
Elektromos élettartam - 0,6 Mcycles 25 A AC-11 Ue mellett <= 440 V, 2 Mcycles 9 A AC-3e Ue mellett <= 440 V
Teljesítményveszteség pólusonként - 1,56 W AC-11, 0,2 W AC-3e
Szerelőtartó - Sín, Lemez vagy panel szerelőkészlettel
Üzemidő - 12...22 ms zárul, 4...19 ms nyitás
Biztonság megbízhatósági szintje - B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2, B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
Mechanikus tartósság - 15 Mcycles
Üzemelési ráta - 3600 cikl/h - <60 °C
Tekercseléstechnológia - Beépített fojtó modul nélkül
Bekapcsolási túláram VA-ban - 70 VA 60 Hz 0,75 20 °C), 70 VA 50 Hz 0,75 20 °C)
Tartási áramfogyasztás VA-ban - 7,5 VA 60 Hz 0,3 20 °C), 7 VA 50 Hz 0,3 20 °C)
Hőveszteség - 2…3 W -50 Hz
Kiegészítő érintkezők típusa - Típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991, Típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2
Jelző áramkör frekvencia - 25...400 Hz
Minimális kapcsolóáram - 5 mA esetén jelbemenet ENC_A, ENC_B, ENC_I
Minimális kapcsolófeszültség - 17 V esetén jelbemenet ENC_A, ENC_B, ENC_I
Átfedésmentes idő - 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor NC és NO érintkező között, 1,5 ms gerjesztéskor NC és NO érintkező között
Szigetelési ellenállás - > 10 mOhm esetén jelbemenet ENC_A, ENC_B, ENC_I
IP védettségi szint - IP20 előlap megfelel IEC 60529
Védőkezelés - TH kérésre megfelel IEC 60068-2-30 test Db
Szennyezettségi fok - 4
A környezeti levegő hőmérséklete működés közben - -40…60 °C, 60…70 °C csökkenéssel
Környezeti levegő hőmérséklet tárolásra - -60…80 °C
Üzemi magasság - 0...3000 m
Tűzellenállási képesség - 850 °C megfelel IEC 60695-2-10
Égésgátlás - V1 megfelel UL 94
Mechanikai hibatűrési képesség - Rezgések mágneskapcsoló nyitva: 2 Gn vízszintes, 1 Gn függőleges, Rezgések mágneskapcsoló bekapcsolt, X irányban: 4 Gn, 5...300 Hz, Ütések mágneskapcsoló nyitva: 10 Gn for 11 ms, Ütések mágneskapcsoló bekapcsolt, X irányban: 15 Gn for 11 ms
Magasság - 77 mm
Szélesség - 45 mm
Mélység - 86 mm
Raktáron lévő készlet erejéig.
